SIT Drive solutions

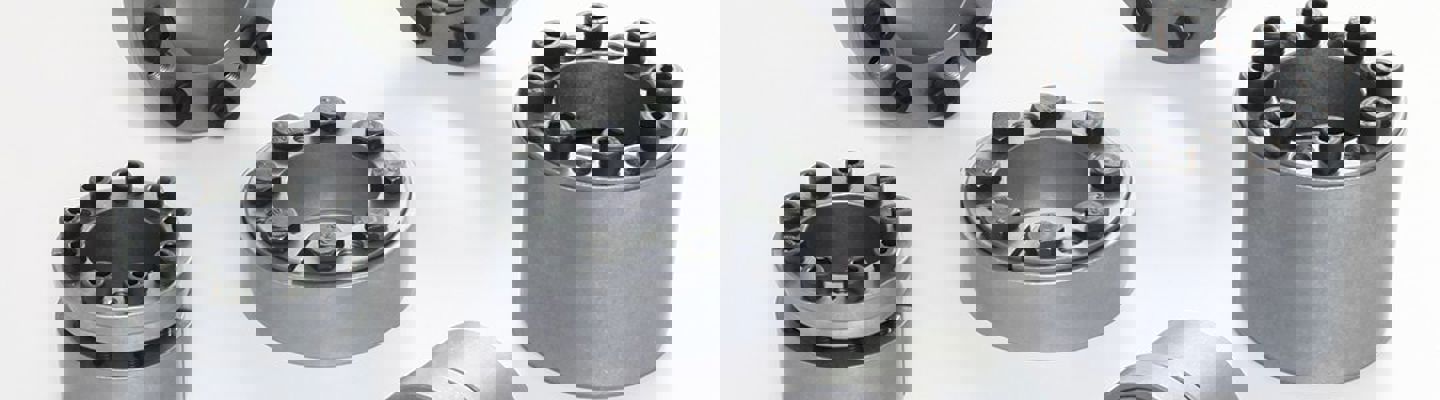

SIT Lock nøglefunktioner:

Omkostningseffektiv montering – Hjælper med at reducere samleomkostninger.
Fremtidssikret design – Ideel til næste generations applikationer med høje krav.
Præcis positionering – Høj aksial og vinkelpræcision.
Optimeret til dynamiske belastninger – Perfekt til applikationer med acceleration og deceleration.
Ingen slør (zero backlash) – Sikrer præcis momentoverførsel uden spil.
Brugervenlig montering – Nem at installere for en effektiv arbejdsproces.
Kan håndtere flere belastningstyper samtidig – Robust konstruktion til komplekse driftsforhold.
Let beregning – Forenkler dimensionering og applikationsberegninger.

Lock 1 - Består af to koniske ringe uden slids, en indre ring med slids og en ydre ring med slids. Særligt velegnet til applikationer, der kræver stor tolerance.

Lock 2 - Består af to koniske ringe og er velegnet til applikationer, der kræver mindre dimensioner.

Lock 3 - Består af en skåret indre ring, en ydre ring og en spacer, der forhindrer navet i at bevæge sig i forhold til akslen, når skruerne spændes. Denne låseenhed er særligt velegnet til applikationer, der kræver lave navtryk.

Anbefales til brug med aluminiumshubs eller hubs med lavere mekaniske egenskaber.

Lock 4 - Består af to koniske ringe og en ydre ring med en slids. Særligt velegnet til applikationer, der kræver høj momentoverførsel.

Lock 4A - Består af to koniske ringe og en ydre ring med en slids. Særligt velegnet til applikationer, der kræver høj drejningsmomentoverførsel.

Lock 4C - Kompakt version, bestående af to koniske ringe og en ydre ring med en slids. Særligt velegnet til applikationer, der kræver høje bøjningsmomenter.

Lock 5A - Består af en indre ring og en ydre ring, begge med slids. Denne type låseenhed er særligt velegnet til applikationer, der kræver fremragende koncentrisk tilpasning og vinkelrethed mellem nav og aksel.

Lock 5B - Består af en indre ring og en ydre ring, begge med slids. Denne type låseenhed er særligt velegnet til applikationer, der kræver god koncentrisk tilpasning og vinkelrethed mellem nav og aksel. Den anvendes også til fastgørelse af nav med lavere mekaniske egenskaber.

Lock 6 - Består af en indre ring og en ydre ring, begge med slids. Denne type låseenhed er særligt velegnet til applikationer, der kræver god koncentrisk tilpasning og vinkelrethed mellem nav og aksel.

Lock 7 - Består af en indre ring og en ydre ring, begge med slidser. Denne type låseenhed er særligt velegnet til applikationer, der kræver fremragende koncentrisk og vinkelret forbindelse mellem nav og aksel.
Den bruges også til fastlåsning af nav med begrænset bredde.

Lock 8 - Består af en indre ring og en ydre ring, begge med slids. Denne type låseenhed er særligt velegnet til applikationer, der kræver fremragende koncentrisk tilpasning og vinkelrethed mellem nav og aksel. Muliggør brug af det samme nav med samme udvendige diameter på aksler med forskellige diametre.

Lock 9 - Består af to koniske ringe, en indre ring, en ydre ring med slids samt en låsemøtrik med spændeskive. Velegnet til applikationer, der kræver reducerede radiale og aksiale dimensioner. Særligt egnet til applikationer uden plads til skrueopspænding. Låsemøtrikken kan spændes ovenfra ved hjælp af en specialnøgle med meget kompakt størrelse.

Lock 10 - Består af to koniske ringe og en indre ring med slids. Særligt velegnet til fastspænding af to aksler, hvor der kræves medium til høj momentoverførsel.

Lock 11- Består af en indre ring med slids og to ydre ringe uden slids. Leveres med DIN 931/933 10.9 skruer, undtagen SIT-LOCK® 11S 12.9, som leveres med DIN 912 12.9 skruer.

Lock 12 -Består af en indre ring og en ydre ring, begge med slids. Denne type låseenhed er særligt velegnet til applikationer, der kræver god koncentrisk pasning og vinkelrethed mellem nav og aksel.

Lock 13 - Består af to koniske ringe, en indre ring, en ydre ring med slids samt en låsemøtrik med spændeskive. Den er velegnet til applikationer, der kræver reducerede radiale og aksiale dimensioner. Særligt egnet til applikationer uden plads til skrueopspænding. Låsemøtrikken kan spændes ovenfra ved hjælp af en specialnøgle med meget kompakt størrelse.

Lock 14 - Består af en indre ring og en ydre ring. Leveres med DIN 931/933 10.9 eller 12.9 skruer, afhængigt af modellen.

Lock 15 - Består af en indre ring og en ydre ring, begge med slids. Denne type låseenhed er særligt velegnet til applikationer, der kræver fremragende koncentrisk pasning og vinkelrethed mellem nav og aksel.

Lock 16 - Består af en indre ring og en ydre ring, begge med slids. Denne type låseenhed er særligt velegnet til applikationer, der kræver fremragende koncentrisk pasning mellem nav og aksel. Den anvendes også til fastgørelse af nav med begrænset bredde og diameter.

Lock 18 - Består af en indre ring og en ydre ring, begge med slids. Denne type låseenhed er særligt velegnet til applikationer, der kræver momentoverførsel, samtidig med at den genererer en aksial kraft til aksial låsning af en leje, en skive eller en anden aksialt fastklemt komponent.

MonoLock 30 - Består af en enkelt cylindrisk ring med et konisk borehul. En specialskrue med en konisk overflade indsættes i borehullet. Skruen er af kvalitet 12.9 for at muliggøre de angivne tilspændingsmomenter i tabellerne.

Fordele:
